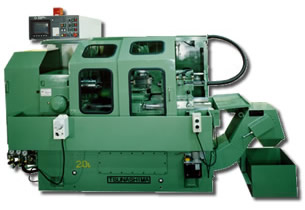

CNCウォームねじ切盤 TCM-800 |
 |
|
| ● 特 長
|
| 1. 主軸、送り軸、切込み軸の同時3軸・5軸制御により、ウォーム切削します。
|
| 2. 従来のウォームの他、複リードウォーム、テーパーウォーム、可変ピッチウォームと多彩な形状のウォームを切削します。
|
3. チェンジギヤー、割出板などがなく、さらにカッター巾寄せ、進み角自動設定（オプション）などの機能付ですから、段取り時間、切削時間が短縮されます。 |
4. CRT表示に従って、諸元データをテンキーあるいはカーソルで入力することにより、最適のウォームねじ切方法が得られます。 |
5. ベッドは高剛性構造で、摺動面は高周波焼入のうえ、研削仕上を施してありますから、耐磨耗性に優れ、長期間安定した精度を保持します。 |
6. 各駆動部等の主要部分は、自己潤滑方式となっていますから、保守の手間が省けます。 |
7. ＩＣカード、プリンター（オプション）の使用により加工品のデータをストアできます。 |
| ● 仕 様
|
| 加工品の最大長 |
800mm |
| 加工品の最大径 |
100mm |
| 切削最大ピッチ |
モジュール４ |
| 切削最大リード |
300mm |
| 切削最小リード |
1.5mm |
| カッター最大径×穴径 |
100×25.4mm |
| 主軸穴径 |
48mm |
| 進み角 |
右30゜ 左90゜ |
| カッター軸回転数 |
100〜500rpm（2段） |
| 主軸回転数 |
1.66RPM（最大） |
| 主軸用モーター （ACサーボ） |
0.4Kw |
| 送り軸用モーター （ACサーボ） |
0.8Kw |
| 切込み軸用モーター （ACサーボ） |
0.4Kw |
カッター用モーター （インバーター） |
2.2Kw |
油圧用モーター |
0.4Kw |
切削油用モーター |
180W |
潤滑油用モーター |
20W |
機械重量 |
2000kg |
|
|
 |
| ● 仕 様 |
|
センター間距離 |
40〜300mm |
|
中心距離（軸間距離） |
0〜300mm |
|
センター部上下ストローク |
100mm |
|
ウォーム軸センター |
モールス #3 |
|
・本機は、ウォームとホイールの組立距離の確認と歯当りの確認を行う装置です。
|
|
|
